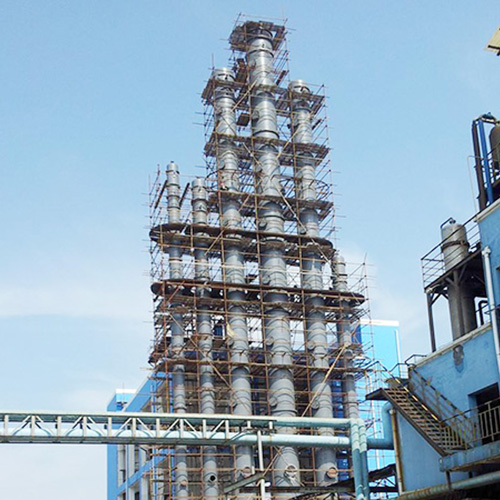

Industrielle Methylalkohol-Destillationskolonnen oder -türme

x

Der Methylalkohol-Destillationsturm hat ein breites Anwendungsspektrum und eine große Menge. Seine Betriebsleistung hat einen erheblichen Einfluss auf die Produktion des gesamten Geräts, die Produktleistung, die Qualität, die Kosten und den Umweltschutz. Methylalkohol-Destillationstürme können aufgrund ihrer Struktur auch in zwei Kategorien unterteilt werden: Methylalkohol-Destillationstürme vom Plattentyp und Methylalkohol-Destillationstürme vom Packungstyp. Die Erforschung des Plattenturms begann früh, seine Strömungsmechanik und sein Stoffübergangsmodell sind relativ ausgereift und die Daten sind zuverlässig. Da nach und nach neue Arten von Packungen mit hervorragender Leistung auf den Markt kamen, insbesondere die kontinuierliche Entwicklung und Anwendung strukturierter Packungen und neuer Turmeinbauten sowie die kontinuierliche Vertiefung der theoretischen Grundlagenforschung, wurden neue Durchbrüche in der Verstärkungstechnologie von Packungstürmen erzielt, was die Situation verändert hat, dass hauptsächlich Platten-Methylalkohol-Destillationstürme verwendet werden, und der gepackte Methylalkohol-Destillationsturm ist in eine neue Ära eingetreten.

HDH benötigt von Ihnen die Bereitstellung der folgenden Daten und Parameter, um den Methylalkohol-Destillationsturm zu entwerfen, der Ihren Anforderungen entspricht:

1. Rohstoffzufuhrmenge pro Zeiteinheit:_______

2. Detaillierte Zusammensetzung der Rohstoffe:______

3. Ausstoßmenge oben am Turm ______kg/h, mit einer Konzentrationsanforderung von ______%;

4. Ausstoßmenge am Turmboden ______kg/h, mit einer Konzentrationsanforderung von ______%;

5. Ob das Material thermisch empfindlich ist:______£ ;Bitte angeben: ______

6. Korrosion: ______;

7. Betriebsflexibilität: ______obere Grenze; ______Untere Grenze;

8. Betriebszeit: _______Stunden/Tag;

9. Kühlwassertemperatur (Einlass/Auslass): ______â im Sommer, _______â im Winter;

10. Kaltwassertemperatur (Einlass/Auslass): ______â;

11. Dampfdruck (Überdruck): ______MPa

12. Temperatur des Wärmeträgeröls: _______â;

13. Installationsumgebung: ______innen£ ï¼______außen£

14. Meteorologische Umweltbedingungen

15. Auswahlbedingungen für elektrische Geräte ï¼Stromversorgungsbedingungenï¼______

Details zum Methylalkohol-Destillationsturm

(1) Futterzustand

Zu den Zuführbedingungen gehören im Allgemeinen Blasenpunktzuführung, Taupunktzuführung, Zuführung von Gas-Flüssigkeits-Mischungen, Zuführung von unterkühlter Flüssigkeit und Zuführung von überhitztem Dampf. Dieses Design nutzt die Blasenpunktzuführung. Die Verwendung der Bubble-Point-Zuführung macht den Betrieb des Stabilisators nicht nur komfortabler, sondern wird auch nicht durch saisonale Klima- und Temperaturschwankungen beeinflusst. Die Einspeisung am Blasenpunkt basiert auf der Annahme eines konstanten Molflusses, und die Turmdurchmesser des primären Destillationsabschnitts und des Feindestillationsabschnitts sind grundsätzlich gleich, was die Herstellung erleichtert.

(2) Turm-Top-Kondensationsmethode

(3) Reflux-Methode

Die Reflux-Methode kann in Schwerkraft-Reflux und forcierten Reflux unterteilt werden. Bei kleinen Türmen wird der Rückflusskühler im Allgemeinen oben im Turm installiert. Sein Vorteil besteht darin, dass der Rückflusskühler keine Stützkonstruktion benötigt, während sein Nachteil darin besteht, dass der Rückfluss des Rückflusskühlers schwierig zu kontrollieren ist. Bei kleinen Türmen wird Schwerkraftrückfluss verwendet.

(4) Heizmethode

Heizmethoden können in direkte Dampfheizung und indirekte Dampfheizung unterteilt werden. Bei der direkten Dampferhitzung wird Dampf verwendet, der direkt von unten in den Turm gelangt. Aufgrund der Tatsache, dass der schwere Bestandteil Wasser ist, wird auf die Heizvorrichtung verzichtet. Bei der indirekten Dampferhitzung wird die Kesselflüssigkeit durch einen Erhitzer teilweise verdampft, wobei der aufsteigende Dampf und die zurückkehrende kalte Flüssigkeit Masse übertragen. Diese Aufgabe nutzt indirekte Dampfheizung. Aufgrund des geringen Durchmessers des Turms wird ein eingebauter Rohrschlangenverdampfer verwendet und Wasserdampf als Heizmedium verwendet.
