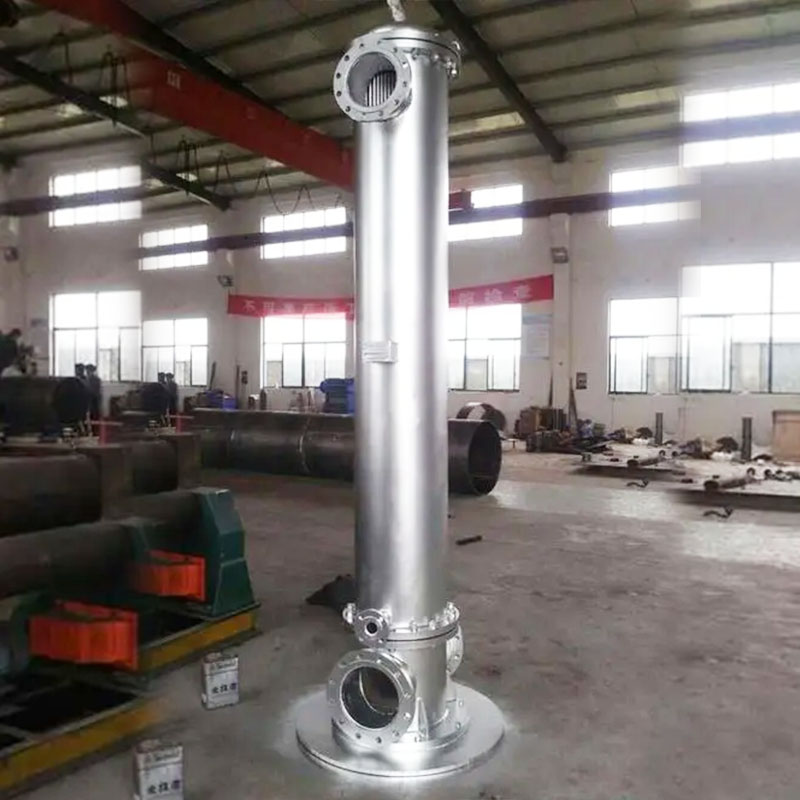

Vertikaler Rohrbündelwärmetauscher

Wuxi Hongdinghua Chemical Equipment Co., Ltd. arbeitet als professioneller Hersteller von vertikalen Rohrbündelwärmetauschern seit vielen Jahren mit Kunden aus der Erdöl-, Chemie-, Pharma-, Umweltschutz- und Metallurgieindustrie zusammen. Der Wärmetauscher ist das am häufigsten verwendete Gerät unter den von Wuxi Hongdinghua Chemical Equipment Co., Ltd. gelieferten Geräten. Insbesondere für Rohrbündelwärmetauscher.

Rohrbündelwärmetauscher können je nach ihrer inneren Struktur oder nach dem Mediumströmungsmodus innerhalb des Rohrbündelwärmetauschers oder ihren Anwendungen in viele verschiedene Namen eingeteilt werden, wie z. B. Kondensator, Kühler, Erhitzer, Vorwärmer, Reboiler, Kühlfalle, Mehrrohr-Durchgangskondensator, U-Rohr-Wärmetauscher, Schwebekopfwärmetauscher, Stopfbuchswärmetauscher usw. mit zahlreichen Namen.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. kategorisiert so viele Rohrbündelwärmetauscher nach ihrer Einbauposition und verwendet dabei intuitivere und verständlichere Begriffe:

Vertikaler Rohrbündelwärmetauscher

Horizontaler Rohrbündelwärmetauscher

Der Grundaufbau aller dieser Wärmetauscher mit unterschiedlichen Namen ist nahezu gleich oder ähnlich aufgebaut;

Der Aufbau eines Rohrbündelwärmetauschers umfasst Folgendes:

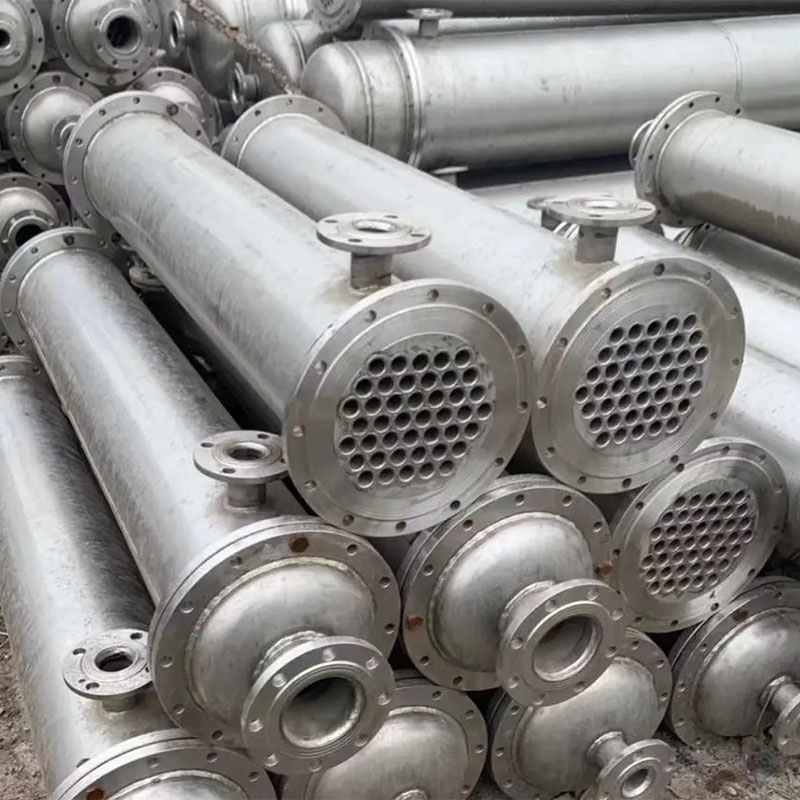

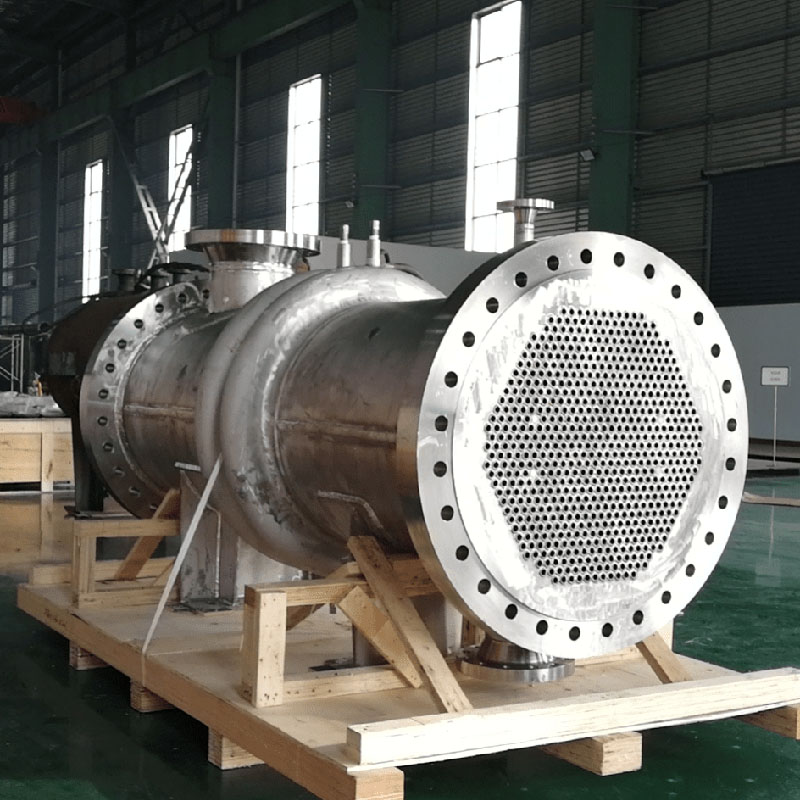

Rohrbündelwärmetauscher bestehen hauptsächlich aus einer Haube (integrierte Abdeckung), einem Rohrboden, Rohren, Schalen und Prallplatten.

Normalerweise ist die Schale zylindrisch; Die Rohre sind gerade oder U-förmig. Zur Verbesserung der Wärmeübertragungseffizienz von Wärmetauschern können auch Gewinderohre, Rippenrohre usw. eingesetzt werden. Das Muster der Röhrenanordnung umfasst gleichseitige Dreiecke, Quadrate, Eckquadrate und Eckdreiecke.

Eigenschaften und Anwendungen des vertikalen Rohrbündelwärmetauschers:

Ein vertikaler Rohrbündelwärmetauscher besteht aus einem Mantel und einem Rohrbündel mit vielen Rohren, und der Wärmeaustausch zwischen kalten und heißen Flüssigkeiten erfolgt durch die Rohrwände. Als traditionelle Standard-Wärmetauschausrüstung werden Rohrbündelwärmetauscher häufig in der chemischen Industrie, der Ölraffinierung, der petrochemischen Industrie, der Energie-, Kernenergie- und anderen Industrieanlagen eingesetzt, insbesondere in Hochtemperatur- und Hochdruck- sowie Großwärmetauschern, die einen absoluten Vorteil haben.

Details zum vertikalen Rohrbündelwärmetauscher:

Normalerweise kann der Arbeitsdruck von vertikalen Rohrbündelwärmetauschern 4 MPa erreichen und die Arbeitstemperatur liegt unter 200 °C. In manchen Fällen können auch höhere Drücke und Temperaturen erreicht werden. Im Allgemeinen liegt der Durchmesser der Hülle unter 1800 Millimetern und die Länge des Rohrs unter 9 Metern. Teilweise gibt es auch größere oder längere Rohre.

Die Wandfläche des im Mantel eingeschlossenen Rohrbündels dient als Wärmeübertragungsfläche des Zwischenwandwärmetauschers. Vertikale Rohrbündelwärmetauscher haben eine einfache Struktur, niedrige Kosten, einen großen Strömungsquerschnitt und sind leicht zu reinigen; Der Wärmeübergangskoeffizient ist jedoch niedrig und die Bodenfläche ist kleiner als bei horizontalen Rohrbündelwärmetauschern. Es kann aus verschiedenen Strukturmaterialien (hauptsächlich Metallmaterialien) hergestellt werden und kann bei hohen Temperaturen und Drücken verwendet werden, wodurch es am weitesten verbreitet ist. Vertikale Rohrbündelwärmetauscher umfassen vertikale Dampf-Wasser-Wärmetauscher mit festem Rohrboden, vertikale Rohrbündel-Dampf-Wasser-Wärmetauscher mit Dehnungsfuge und andere Typen. Die wichtigsten Steuerparameter von Rohrbündelwärmetauschern sind Heizfläche, Warmwasserdurchfluss, Wärmeaustauschkapazität und Wärmemediumparameter.

Wenn Sie vertikale Rohrbündelwärmetauscher entwerfen und herstellen, übermitteln Sie bitte die folgenden Parameter und technischen Daten an Wuxi Hongdinghua Chemical Equipment Co.,Ltd.

1. Wärmetauschertyp: A: Rohrtyp B: U-Rohrtyp C: Schwimmkopftyp

2. Wärmeaustauschfläche: ______Quadratmeter (ã¡)

3. Arbeitsdruck: Rohrseite ______MPa Mantelseite ______MPa

4. Arbeitstemperatur: Rohrseite ______â Mantelseite ______â

5. Material:

Rohrseite A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Andere

Gehäuseseite A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Andere

6. Spezifikationen des Wärmetauscherrohrs (Durchmesser und Wandstärke):

7. Typ: A: Vertikal B: Horizontal

8. Rohrseite: A: Einzelrohrdurchgang £ B: Doppelrohrdurchgänge £ C: Vier Rohrdurchgänge £ D: Sechs Rohrdurchgänge £
