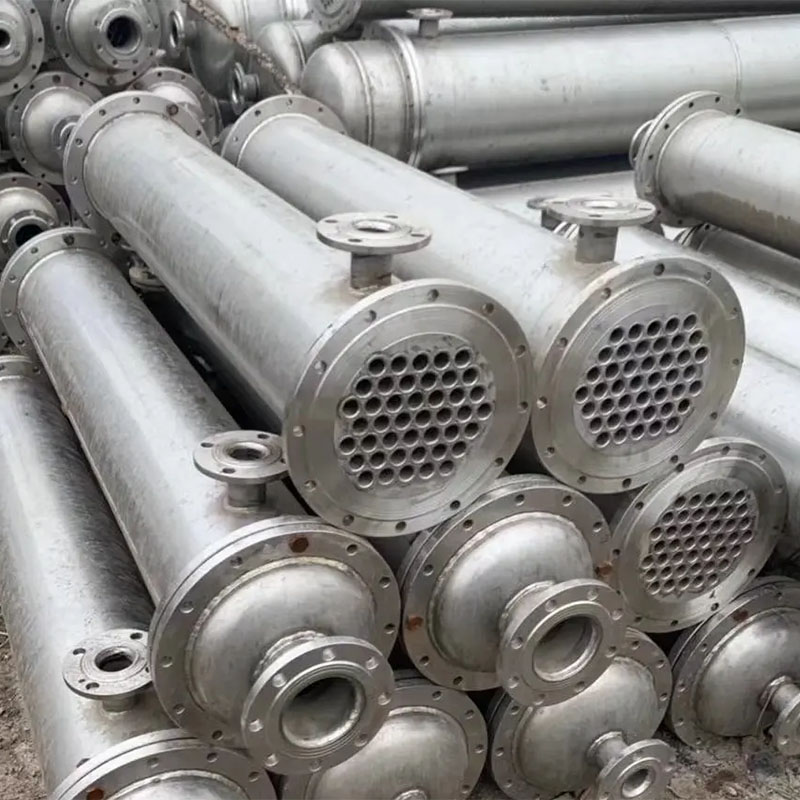

Was sind die strukturellen Eigenschaften der vertikalen Hülle und des Röhrchen -Wärmetauschers?

Die strukturellen Merkmale dervertikale Hülle und Röhrchen -Wärmetauscherwerden im orthogonalen Wärmeübertragungswegdesign der Röhrenseite und der Schalenseite Flüssigkeiten reflektiert. Das zylindrische Druckgefäß wird durch das Rohrblatt begrenzt, um eine doppelte Medium-Isolierungshöhle zu bilden. Das Rohrbündelarray ist in einer geraden Linie in der Schwerkraft angeordnet. Die Wellblattoberfläche der Schalldämpfer führt die Schale -Seitenflüssigkeit, um Turbulenzen zu bilden, um die konvektive Wärmeübertragung zu verbessern. Die Versiegelungsstruktur des Rohrboxs und der Schalenflanschanschluss verwendet eine asymmetrische keilförmige Dichtung, um einen Verbundversiegelungsmechanismus aus axialer Vorspannung und radialer Einschränkung zu bilden.

Die Mehrpunktkontaktstruktur des Rohrbündels-Stützrahmens dervertikale Hülle und Röhrchen -WärmetauscherVerwirkt eine gleichmäßige Spannungsverteilung unter thermischen Expansionsbedingungen und verhindert Mikrobeschwerden zwischen der Rohrwand und der Schallwand. Der Führungskegel am Shell Side Inlet verringert das Risiko einer Flüssigkeitserosion der ersten Rohre durch Geschwindigkeitsfeldrekonstruktion. Die elastische Verformungskapazität des U-förmigen Röhrchenbündels kompensiert die Differenz der durch Temperaturdifferenz verursachten Materialsexpansion, und die Ausdehnungsfuge zwischen dem Rohrblatt und der Schale absorbiert die thermische Spannung des Systems. Mit dem kern- und removierbaren Rohrbündeldesign der vertikalen Hülle und des Röhrchenwärmeaustauschers kann das gesamte Modul entlang der vertikalen Achse verschoben werden, wodurch der lineare Bewegungsraum für die mechanische Reinigung der Rohrseite bereitgestellt wird.

Die ringförmige Lücke zwischen denvertikale Hülle und Röhrchen -WärmetauscherDie Schalen werden mit einer inerten Gaspufferschicht gefüllt, um den Kreuzkontaminationspfad zu blockieren, wenn der Medium aussieht. Die Tube -Box -Partition optimiert das Verhältnis der Durchflusskanalabteilung entsprechend der logarithmischen mittleren Temperaturdifferenz, um den Wirkungsgrad der Gegenstromübertragung zu verbessern. Die Krümmung der Anti-Impact-Schale wird durch Rechenfluiddynamik verifiziert, um das Phänomen der Grenzschichttrennung der Schalen-Seitenflüssigkeit effektiv zu eliminieren. Dieses strukturelle Paradigma vereinfacht den Entladungsprozess von Medien mit hoher Viskosität durch die Selbstdrainierungseigenschaften der Schwerkraft und verwendet den Dichteunterschied, um die natürliche Schichtung des Zweiphasenflusses von Gas-Flüssigkeit zu erreichen.
