Unlösbarer Spiralplattenwärmetauscher

Unter den verschiedenen Arten von Wärmetauschern, die von Wuxi Hongdinghua Chemical Equipment Co., Ltd. hergestellt werden, wird von Kunden häufig der nicht abnehmbare Spiralplattenwärmetauscher ausgewählt.

Die strukturellen Merkmale des nicht abnehmbaren Spiralplattenwärmetauschers:

Der nicht abnehmbare Spiralplattenwärmetauscher wird durch das Rollen zweier paralleler dünner Kohlenstoff- oder Edelstahlplatten gebildet, die ein Paar voneinander getrennter spiralförmiger Strömungskanäle bilden. Die kalten und heißen Flüssigkeiten strömen in zwei Kanälen, die durch eine Spiralplatte als Wärmeübertragungsfläche getrennt sind. Zwischen den beiden Platten ist ein Kanalabstandshalter eingeschweißt, um den Abstand zwischen den Kanälen aufrechtzuerhalten und außerdem die Steifigkeit der Spiralplatte zu erhöhen. Zur Trennung der beiden Spiralkanäle ist in der Mitte des Wärmetauschers eine zentrale Trennplatte angebracht. Es gibt oben und unten angeschweißte Abdeckplatten oder Köpfe sowie Zu- und Ablaufrohre für zwei Flüssigkeiten. Im Allgemeinen befindet sich ein Einlass- und Auslasspaar am Umfangsrand (das Verbindungsrohr kann tangential oder radial sein), während sich das andere Paar auf der Achse befindet. Alle Endkanäle sind verschweißt und abgedichtet und bieten eine gute Dichtleistung.

Anwendung des nicht abnehmbaren Spiralplattenwärmetauschers:

Es eignet sich für Branchen wie Chemie, Erdöl, Lösungsmittel, Pharmazeutika, Lebensmittel und Getränke, Maschinen, Textilien, Metallurgie, Stahlwalzen, Verkokung usw. Es kann einen Dampf-Dampf-Wärmeaustausch, einen Gas-Flüssigkeits-Wärmeaustausch und einen Flüssigkeits-Flüssigkeits-Wärmeaustausch durchführen und eignet sich auch für hochviskose Medien, die einen Wärmeaustausch unter Hochtemperatur- oder Hochdruckbedingungen erfordern, um Prozessanforderungen wie Kühlung, Heizung, Kondensation, Konzentration und Desinfektion sowie Abwärmerückgewinnung zu erfüllen.

Details zum nicht abnehmbaren Spiralplattenwärmetauscher:

Der unverlierbare Spiralplattenwärmetauscher bietet folgende Leistungsvorteile:

1. Hohe thermische Effizienz: Es kann zwei Arten von Wärmeaustauschflüssigkeiten auf niedrigen Durchflussraten halten, Turbulenzen anregen und die Wärmeübertragungseffizienz verbessern. Der Temperaturunterschied des Mediums kann nur 1 °C betragen, was zu einem geringen Wärmeverlust führt. Bei gleichem Druckverlust ist die Wärmeübertragungseffizienz drei- bis fünfmal so hoch wie die eines Röhrenwärmetauschers (Rohrbündelwärmetauscher). Der Wirkungsgrad der Wärmerückgewinnung kann über 99 % erreichen.

2. Es hat eine kompakte Struktur, ein kleines Volumen und eine kleine Grundfläche, die etwa 30 % der eines Röhrenwärmetauschers (Rohrbündelwärmetauscher) beträgt.

3. Niedrige Herstellungskosten

4. Flexibler Betrieb

5. Einfach zu installieren, zu reinigen und zu warten, mit Selbstreinigungsfähigkeit. Aufgrund des spiralförmigen Mediumflusses kann sich Schmutz nicht so leicht ablagern; Leicht zu reinigen, mit Dampf oder alkalischer Lösung waschbar, einfach und leicht zu bedienen, geeignet für die Installation von Reinigungsgeräten.

6. Geringer Widerstand: Das Verbindungsrohr am Mantel nimmt eine tangentiale Struktur an. Das Medium fließt durch einen einzigen Kanal und ermöglicht so eine höhere Durchflussrate als bei anderen Wärmetauschern. Geringer Druckverlust, kann zur Handhabung von Dampf oder Gas mit großer Kapazität verwendet werden;

7. Mehrere Einheiten können zur Verwendung kombiniert werden: Wenn ein einzelnes Gerät die Nutzungsanforderungen nicht erfüllen kann, können mehrere Geräte kombiniert werden, aber die Kombination muss den folgenden Vorschriften entsprechen: Parallelkombination, Reihenkombination und der Abstand zwischen Geräten und Kanälen ist gleich. Hybridkombination: Ein Kanal parallel und ein Kanal in Reihe.

8. Bei der Verwendung von nicht abnehmbaren Spiralplattenwärmetauschern für den Dampf-Dampf-Wärmeaustausch muss ein kühlendes Umlaufwasser vorhanden sein. Wenn der mittlere Druck und die Temperatur den Anwendungsbereich überschreiten, sollten andere Wärmetauscherstrukturen wie Rohrbündelwärmetauscher ausgewählt werden.

9. Vorsichtsmaßnahmen für den Betrieb von nicht abnehmbaren Spiralplattenwärmetauschern

(1) Wenn das Dampfstrippen gestoppt wird, sollte die Temperatur auf beiden Seiten der Einlass- und Auslassaufschlämmung des Wärmetauschers unter 40 °C liegen.

(2) Der Spiralplattenwärmetauscher sollte gemäß den festgelegten Anforderungen verwendet werden, um Schäden zu vermeiden. Der nicht abnehmbare Spiralplattenwärmetauscher ist ein effizientes, energiesparendes und kostengünstiges Wärmeaustauschgerät mit hervorragender Leistung.

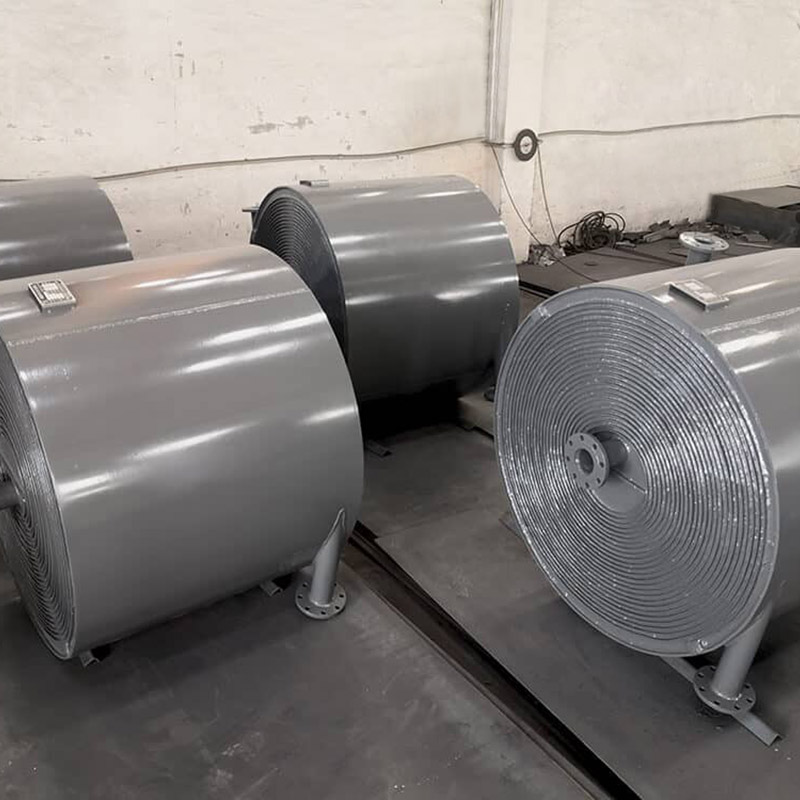

Unlösbarer Spiralplattenwärmetauscher
