Typ abnehmbarer Spiralplattenwärmetauscher
  • Typ abnehmbarer SpiralplattenwärmetauscherTyp abnehmbarer Spiralplattenwärmetauscher
  • Typ abnehmbarer SpiralplattenwärmetauscherTyp abnehmbarer Spiralplattenwärmetauscher
  • Typ abnehmbarer SpiralplattenwärmetauscherTyp abnehmbarer Spiralplattenwärmetauscher
  • Typ abnehmbarer SpiralplattenwärmetauscherTyp abnehmbarer Spiralplattenwärmetauscher

Typ abnehmbarer Spiralplattenwärmetauscher

Wuxi Hongdinghua Chemical Equipment Co., Ltd ist einer der professionellen Hersteller und Lieferanten von abnehmbaren Spiralplattenwärmetauschern in China. Willkommen beim Großhandel mit abnehmbaren Spiralplattenwärmetauschern von uns.

Anfrage absenden

Produktbeschreibung

Unter den verschiedenen Arten von abnehmbaren Spiralplattenwärmetauschern, die von Wuxi Hongdinghua Chemical Equipment Co., Ltd. hergestellt werden, ist der abnehmbare Spiralplattenwärmetauscher auch ein optionaler Wärmetauschertyp.

Strukturmerkmale des abnehmbaren Spiralplattenwärmetauschers:

Der abnehmbare Spiralplattenwärmetauscher wird durch das Rollen zweier paralleler dünner Stahlplatten gebildet, die ein Paar voneinander getrennter spiralförmiger Strömungskanäle bilden. Die kalten und heißen Flüssigkeiten strömen in zwei Kanälen, die durch eine Spiralplatte als Wärmeübertragungsfläche getrennt sind. Zwischen den beiden Platten ist ein Kanalabstandshalter eingeschweißt, um den Abstand zwischen den Kanälen aufrechtzuerhalten und außerdem die Steifigkeit der Spiralplatte zu erhöhen. Zur Trennung der beiden Spiralkanäle ist in der Mitte des Wärmetauschers eine zentrale Trennplatte angebracht. Es gibt oben und unten angeschweißte Abdeckplatten oder Köpfe sowie Zu- und Ablaufrohre für zwei Flüssigkeiten. Im Allgemeinen befindet sich ein Einlass- und Auslasspaar am Umfangsrand (das Verbindungsrohr kann tangential oder radial sein), während sich das andere Paar auf der Achse befindet. Der Endabschnitt kann an beiden Enden eines Kanals verschweißt und verschlossen sein, während der andere Kanal nicht verschweißt ist. Die beiden Enden sind durch Endabdeckungen und Flansche verbunden, was als abnehmbarer Spiralplattenwärmetauscher vom Typ II bezeichnet wird. Der Aufbau des abnehmbaren Spiralplattenwärmetauschers vom Typ III besteht darin, dass ein Kanal an einem Ende verschweißt und verschlossen ist, während der andere Kanal am anderen Ende verschweißt und verschlossen ist und dann beide Enden durch Endkappen und Flansche verbunden sind.

Anwendung des abnehmbaren Spiralplattenwärmetauschers:

Es eignet sich für Branchen wie Chemie, Erdöl, Lösungsmittel, Pharmazeutika, Lebensmittel und Getränke, Maschinen, Textilien, Metallurgie, Stahlwalzen, Verkokung usw. Es kann Dampf-Dampf-Wärmeaustausch, Gas-Flüssigkeits-Wärmeaustausch und Flüssigkeits-Flüssigkeits-Wärmeaustausch durchführen und eignet sich auch für hochviskose Medien, die einen Wärmeaustausch unter Hochtemperatur- oder Hochdruckbedingungen erfordern, um Prozessanforderungen wie Kühlung, Heizung, Kondensation, Konzentration und Desinfektion sowie Abwärmerückgewinnung zu erfüllen.

Details zum abnehmbaren Spiralplattenwärmetauscher:

Der abnehmbare Spiralplattenwärmetauscher bietet folgende Leistungsvorteile:

1. Hohe thermische Effizienz: Es kann zwei Arten von Wärmeaustauschflüssigkeiten auf niedrigen Durchflussraten halten, Turbulenzen anregen und die Wärmeübertragungseffizienz verbessern. Der Temperaturunterschied des Mediums kann nur 1 °C betragen, was zu einem geringen Wärmeverlust führt. Bei gleichem Druckverlust ist die Wärmeübertragungseffizienz drei- bis fünfmal so hoch wie die eines Röhrenwärmetauschers; Der Wirkungsgrad der Wärmerückgewinnung kann über 99 % erreichen.

2. Kompakt in der Struktur, klein in der Größe und mit geringer Fläche, nimmt es etwa 30 % der Fläche eines Rohrbündelwärmetauschers ein.

3. Niedrige Herstellungskosten

4. Flexibler Betrieb

5. Da die Endabdeckungen an beiden Enden geöffnet werden können, sind sie im Vergleich zu nicht abnehmbaren Spiralplattenwärmetauschern bequemer für Installation, Reinigung und Wartung und verfügen über die Fähigkeit zur Selbstreinigung. Aufgrund der spiralförmigen Strömung des Mediums lagert sich Schmutz nicht so leicht ab; Leicht zu reinigen, mit Dampf oder alkalischer Lösung waschbar, einfach und leicht zu bedienen, geeignet für die Installation von Reinigungsgeräten.

6. Geringer Widerstand: Das Verbindungsrohr am Mantel nimmt eine tangentiale Struktur an. Das Medium fließt durch einen einzigen Kanal und ermöglicht so eine höhere Durchflussrate als bei anderen Wärmetauschern. Geringer Druckverlust, kann zur Handhabung von Dampf oder Gas mit großer Kapazität verwendet werden;

7. Mehrere Einheiten können zur Verwendung kombiniert werden: Wenn ein einzelnes Gerät die Nutzungsanforderungen nicht erfüllen kann, können mehrere Geräte kombiniert werden, aber die Kombination muss den folgenden Vorschriften entsprechen: Parallelkombination, Reihenkombination und der Abstand zwischen Geräten und Kanälen ist gleich. Hybridkombination: Ein Kanal parallel und ein Kanal in Reihe.

8. Bei der Verwendung von abnehmbaren Spiralplattenwärmetauschern für den Dampf-Dampf-Wärmeaustausch muss Kühlkreislaufwasser vorhanden sein. Wenn der mittlere Druck und die Temperatur den Anwendungsbereich überschreiten, sollten andere Wärmetauscherstrukturen wie Rohrbündelwärmetauscher ausgewählt werden.

9. Vorsichtsmaßnahmen für den Betrieb des abnehmbaren Spiralplattenwärmetauschers

(1) Wenn das Dampfstrippen gestoppt wird, sollte die Temperatur auf beiden Seiten der Einlass- und Auslassaufschlämmung des Wärmetauschers unter 40 °C liegen.

(2) Der Spiralplattenwärmetauscher sollte gemäß den angegebenen Anforderungen verwendet werden, um Schäden zu vermeiden.

(3) Nachdem die großen Abdeckungen an beiden Enden des abnehmbaren Wärmetauschers entfernt wurden, kann der Wärmetauscher nicht mit Hochdruckwasser gespült werden, da dies zu ernsthaften Schäden am Wärmetauscher führt.

Der abnehmbare Spiralplattenwärmetauscher ist ein effizientes, energiesparendes und kostengünstiges Wärmetauschergerät mit hervorragender Leistung.

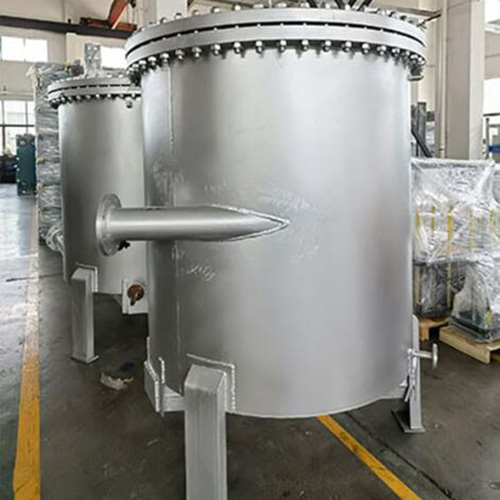

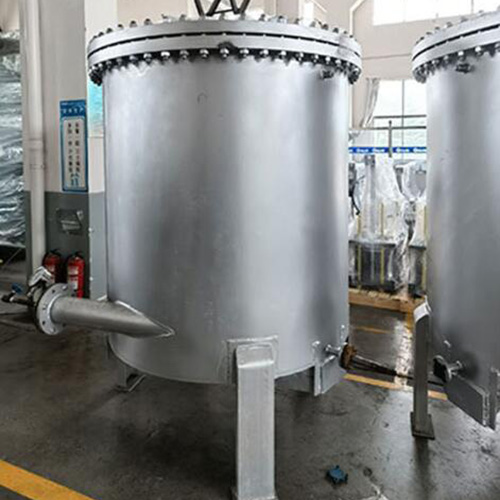

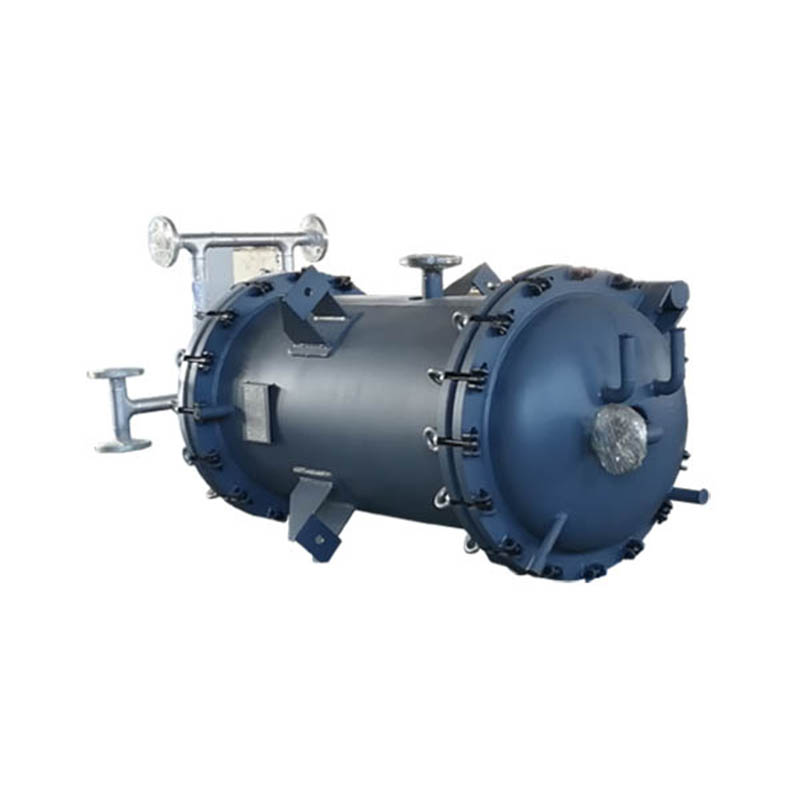

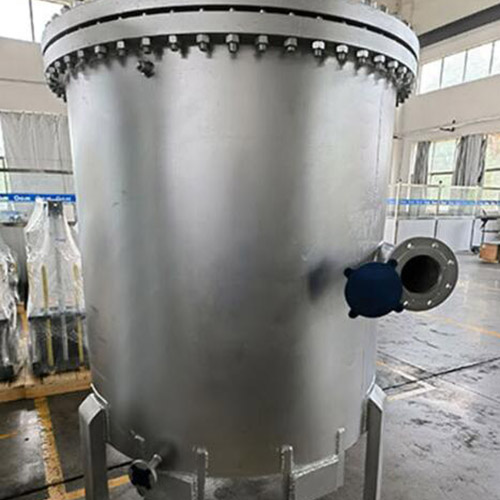

Abnehmbarer Spiralplattenwärmetauscher
